| 产品特性：调节 | 品牌：上海钟山泵阀有限公司 | 型号： ZDLPF46-16C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：DN20-DN400mm |
| 3C阀门类别：工业 | 适用介质：各种高腐蚀化学介质 | 密封形式：软密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式： 电动 | 零部件及配件：配件 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：DN20-DN400 |
一、概述

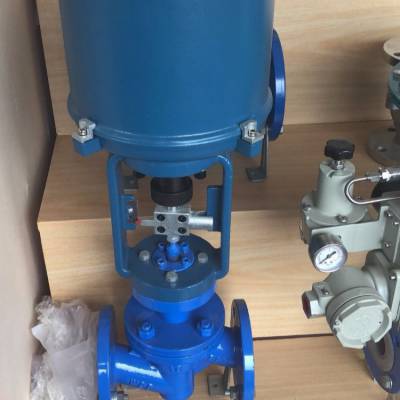

电动衬氟单座调节阀由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座衬四氟阀组成。内含饲服功能，接受统一的4-20mA或1-5VDC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
该电动衬氟单座调节阀,与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46)，又采用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
二、 特点
1、耐腐蚀：几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。
三、技术参数和性能
阀体型 式 | 直通单座球型阀 |
公称通径 | G3/4&＃39;、20、25、32、40、50、65、80、100、150mm |
公称压力 | PN1.6MPa |
法兰标准 | RF |
材 料 | ZG230-450衬F46 |
工作温度 | -40~+180℃ |
压盖型式 | 螺栓压紧式 |
填 料 | V型聚四氟乙烯填料 |
四、 阀内组件
阀芯型式 | 单座柱塞型阀芯 |
流量特性 | 等***比特性和线性特性 |
阀芯材料 | 2Cr13衬F46 |
阀座材料 | 2Cr13衬F46 |
波纹管材料 | 聚四氟乙烯 |
五、执行机构
型号 | 381LSA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | 381LSC-160 |
隔爆型号 | 381LXA-08 | 381LXA-20 | 381LXB-30 | 381LXB-50 | 381LXC-65 | 381LXC-99 | 381LXC-160 |
输出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
行程L(mm) | 30 | 60 | 100 | ||||
工作速度(mm /s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 |
主要技术参数 | 电源电压：220V/50Hz输入信号：4-20mA或1-5V·DC输出信号：4-20mA·DC | ||||||
防护等级：相当IP55隔爆标志：ExdⅡBT4手操功能：手柄 | |||||||
环境温度：-25～+70℃环境湿度：≤95% |
六、阀作用型式 电关式(B)； 电开式(K)
七、额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
阀座直径dN(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 |
等***比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
额定行程L(mm) | 10 | 16 | 25 | 40 | 60 | ||||||||||
配用执行机构型号 | 381LSA-08、381LS/XA-20 | 381LS/XB-30 | 381LS/XB-50 | 381LS/XC-65 | |||||||||||
允许压差（MPa） | 6.4 | 5.5 | 3.5 | 2.0 | 3.0 | 2.0 | 1.8 | 1.05 | 1.16 | 0.67 | 0.47 | 0.39 | 0.26 | 0.16 |
注：对于波纹管密封调节阀，允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。
