价 格
订货量
￥100.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1
| 产品特性：陶瓷密封 | 品牌：上海钟山泵阀有限公司 | 型号：Z674TC-10C |
| 连接形式：对夹 | 主体材料：铸钢 | 公称通径：DN40-DN400mm |
| 3C阀门类别：工业 | 适用介质： 矿浆类介质,其他 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式： 气动 | 零部件及配件：配件 | 用途： 截止 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：DN40-DN400 |

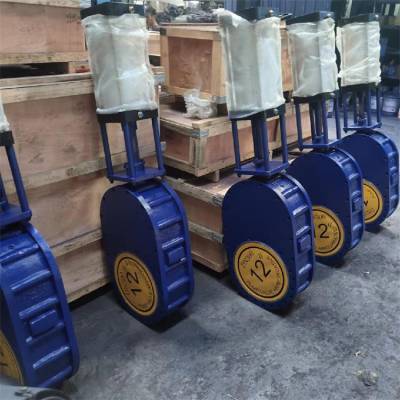

气动陶瓷双闸板阀 | 气动对夹双闸板阀 |
产品型号 | Z674TC、Z674Y |
公称通径 | DN40～DN400 |
压力范围 | PN10-PN16 |
阀体材质 | 铸钢、内衬陶瓷或者耐磨合金碳化钨 |
作用原理：
陶瓷平行双闸板闸阀的工作原理：借助气缸或手轮提供的外动力，阀杆带动阀板上下移动实现阀门的启闭，阀门启闭过程中依靠双闸板之间设置弹簧的预紧力是阀 板和阀座紧密接触，实现密封。其中，气动陶瓷双闸板阀的工作原理为：当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时 话，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座确保阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补 偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光 作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。所有的这些特点，使得这种阀门具有超长的使用寿命。
性能特点：
气动：
1.气动陶瓷双闸板阀多用于活力发电厂气力自动化除灰系统。
2.适用于启闭频***，自动化程序严谨的阀位，例如干灰创泵的进出料口和气力平衡的进出口。
3. 可以按用户的要求可接受以下的控制方式：
a）就地手控气动
手控气动装置利用压缩空气的动能操作手控阀直接实现阀门的就地手控启闭；
b）集控系统
阀门自带的控制装置可接受集控系统提供的220V电压的控制信号实现远程控制；
c）PLC或DCS系统
阀门可接受PLC或DCS系统4-20mA电流信号实现自动控制。
手动：
1.主要适用于火力发电企业的粉煤灰气力输送系统中，做仓泵出料阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和灰库卸灰阀。
2.具有密封性能好、耐磨性强、启动负荷小、卡灰及积灰现象少、使用寿命长的特点。
3.在电力行业气力输送系统，陶瓷双闸板阀***解决了两相流动，流态化和非流态化粉粒物料输送过程中阀门启、闭不到位，密封易失效，运行寿命短等技术难题，实现了长寿命、免维护的稳定运行，耐磨性优于硬质合金等耐磨金属材料。
技术规范：
型 号 | 公称压力 Mpa | 试验项目（Mpa） | 工作温度 ℃ | 适用 介质 | ||
强度（水） | 密封水 | 低压气密封 | ||||
Z644TC-10C | 1.0 | 1.5 | 1.1 | 0.6 | ≤200 | 干粉尘、灰渣水等 |
设计与制造标准 | 连接端尺寸 | 结构长度 | 检验与试验 | 材料 | 标志 | 供货 |
JB/T12224 | JB/T79.1 | 厂商标准 | GB/T9092 | GB/T12229/30 | GB/T12220 | GB/T12252
|
主要外型和连接尺寸：
型号 | DN | L | D | D1 | D2 | b-f | n-Φd | H | 重量 |
Z674TC-10C | 50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 520 | |
65 | 220 | 180 | 145 | 120 | 20-3 | 4-18 | 595 | ||
8 | 240 | 195 | 160 | 135 | 22-3 | 4-18 | 635 | ||
100 | 280 | 215 | 180 | 155 | 22-3 | 8-18 | 630 | ||
125 | 300 | 245 | 210 | 185 | 24-3 | 8-18 | 715 | ||
150 | 320 | 280 | 240 | 210 | 24-3 | 8-23 | 840 | ||
175 | 320 | 310 | 270 | 240 | 26-3 | 8-23 | 885 | ||
200 | 350 | 335 | 295 | 265 | 26-3 | 8-23 | 1155 | ||
250 | 400 | 390 | 350 | 320 | 28-3 | 12-23 | 1400 | ||
300 | 450 | 440 | 400 | 368 | 28-4 | 12-23 | 1800 |
为什么要选择我司阀门?
1、服务体系：
一、支持7天无理由退换货；
二、支持30天有问题退换货；
三、质保一年；
四、价格合理：高效率的成本控制，减少开支，让利于客户；
五、交货快捷：充足的库存，便捷的物流，严格按照合同期交货。
2、质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是***质量的重中之重，故我司从以下两方面进行把关：
一、我公司在采购物料时，对各供应商对品质严格要求把控，按照国标要求进行检验并记录质检报告，多设采购质检部来***产品质量。
二、按照***的检验理念和检验工艺、经多次检验无问题才准许出厂。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动对夹双闸板阀 】参数、选型、价格等请联系我们，我们将竭诚为您服务！
