| 产品特性：排泥 | 品牌：钟山 | 型号：JM744X-16 |
| 连接形式：法兰 | 主体材料：铸铁 | 公称通径： DN50-DN500mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：软密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：液动 | 零部件及配件：配件 | 用途：排泥 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格： DN50-DN500mm |

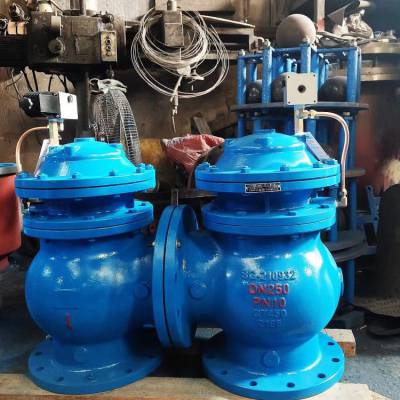

产品名称 | 液压(气动)角式快开排泥阀 |
产品型号 | JM744X、JM644X |
公称通径 | DN50-DN500mm |
压力范围 | 1.0-1.6MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
产品说明
JM744X、JM644X快开排泥阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是它安装在各类沉淀水池的底壁外，用以排除池底泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。
结构特点
1、采用全衬胶阀板，密封效果好，***，使用寿命长。
2、在双室隔膜的膜片压板装1个节流装置，承启关闭、打开的作用。
3、采用双室隔膜传动机构，阀门开启平稳快捷，比活塞式阀门具有以下优点：
a、无运动磨损，不会因杂质而产生水；
b、对泥沙淤积不敏感；
c、不需要润滑，无机械磨损，无定期更换的橡胶制品，使用寿命长；
4、驱动介质压力水可直接采用自来水或本水池上部清水，（压力≥0.05MPa）操作方便。
5、自动化程度高，可实现远距离自动控制和集中控制。
零部件材料
| 零件名称 | 阀体、阀盖 | 膜片压板、阀盘 | 阀杆 | 膜片 |
| 材 料 | 铸铁、球铁、碳钢 | 球铁、青铜 | 不锈钢 | 尼龙强化橡胶 |
外形结构图
主要外形尺寸
| 公称通径 | 连接尺寸 | 进液接管(G) | ||||||
| D | D1 | Φ | L | H1 | H | Z-Φ | ||
| 80 | 195 | 160 | 210 | 135 | 115 | 330 | 4-18 | 1/2" |
| 100 | 215 | 180 | 240 | 145 | 125 | 360 | 4-18 | 1/2" |
| 150 | 280 | 240 | 315 | 185 | 155 | 450 | 8-23 | 1/2" |
| 200 | 335 | 295 | 400 | 220 | 185 | 545 | 8-23 | 1/2" |
| 250 | 390 | 350 | 460 | 250 | 215 | 610 | 12-23 | 1/2" |
| 300 | 440 | 400 | 555 | 280 | 240 | 680 | 12-23 | 1/2" |
为什么要选择我司阀门?
1、服务体系：
一、支持7天无理由退换货；
二、支持30天有问题退换货；
三、质保一年；
四、价格合理：高效率的成本控制，减少开支，让利于客户；
五、交货快捷：充足的库存，便捷的物流，严格按照合同期交货。
2、质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是***质量的重中之重，故我司从以下两方面进行把关：
一、我公司在采购物料时，对各供应商对品质严格要求把控，按照国标要求进行检验并记录质检报告，多设采购质检部来***产品质量。
二、按照***的检验理念和检验工艺、经多次检验无问题才准许出厂。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【 隔膜式排泥阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
