价 格
订货量
¥70.00
价格为商家提供的参考价,请通过"获取最低报价"
获得您最满意的心理价位~
≥1
产品特性:隔膜阀 | 品牌:钟山 | 型号:G6K41J-6Q |
材质:铸铁 | 连接形式:法兰 | 结构形式:直流式 |
公称通径:DN20-DN400mm | 适用介质:各种高腐蚀化学介质 | 驱动方式:手动 |
压力环境:常压 | 工作温度:常温 | 标准:国标 |
流动方向:单向 | 零部件及配件:配件 | 用途:截止 |
类型(通道位置):二通式 | 规格:DN20-DN400 |
一、产品概述:

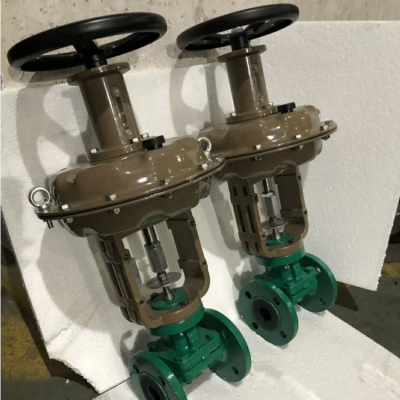

G6K41J常开式气动隔膜阀是由气缸和隔膜阀组成,用气动执行器来带动隔膜阀的开关,从而达到管道中的介质截断功能和接通,在化工、制酸、制碱、冶炼、稀土等行业生产系统中应用较为广泛。分成常开、常闭和往复式三种,可根据用户的要求在气缸上加上手动操作。
二、产品特点:
1、流线型的流道,使得压力损失小。
2、弹性密封的开闭件,确保没有内漏。
3、流体通道是直的,因此流体损失更小,磨损更小。
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀。
5、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和zui小的关闭力。
6、衬胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
三、工作原理:
G6K41J常开式气动隔膜阀通气关闭,断气则打开,开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲,被迫膜片紧帖阀座区或,关闭了管道流体通向路径。
四、使用范围:
衬胶材质(代号) | 适用温度 | 适用介质 |
硬橡胶(NR) | -10 ℃~85 ℃ | 除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、氨水、大部分醇类,有机酸及醛类等。 |
软橡胶(BR) | -10 ℃~85 ℃ ] | 具有良好的耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种浓度稠粘液等。 |
丁基胶(IIR) | -10 ℃~120 ℃ | 抗腐蚀、耐磨耗。能耐*多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。 |
氯丁胶 | (CR)-10 ℃~120 ℃ | 动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆,抗磨性好。 |
铸铁不视裹 | -40 ℃~100 ℃ | 非腐蚀性介质 |
五、零部件材料:
序号 | 名称 | 材料 |
1 | 体阀 | 铸铁 |
2 | 衬囊层 | 橡胶 |
3 | 隔膜 | 橡胶 |
4 | 阀瓣 | 铸铁 |
5 | 阀盖 | 铸铁 |
6 | 阀杆 | 碳钢 |
7 | 手轮 | 铸铁 |
六、连接尺寸:
公称通径DN | 公称压力MPa | 工作压力MPa | 主要外形尺寸(mm) | 适用范围 | 重量(kg) | |||||||||
L | D1 | D | D0 | ? | Z | H | 温度 | 介质 | ||||||
J型 | W型 | J型 | W型 | |||||||||||
20 | 1.6 | 1.6 | 121 | 117 | 75 | 105 | 70 | 13.5 | 4 | 103 | 小于等于100 | 一般腐蚀性 | 非腐蚀性 | 3 |
25 | 131 | 127 | 85 | 115 | 83 | 112 | 4.3 | |||||||
32 | 150 | 146 | 100 | 140 | 114 | 17.5 | 144 | 6.5 | ||||||
40 | 163 | 159 | 110 | 150 | 156 | 7.9 | ||||||||
50 | 194 | 190 | 125 | 165 | 140 | 177 | 10.6 | |||||||
65 | 1.0 | 1.0 | 220 | 216 | 145 | 185 | 165 | 164.5 | 17.6 | |||||
80 | 258 | 254 | 160 | 200 | 230 | 8 | 181.5 | 25.5 | ||||||
100 | 309 | 305 | 180 | 220 | 280 | 253 | 36.2 | |||||||
125 | 362 | 356 | 210 | 250 | 282 | 47.5 | ||||||||
150 | 412 | 406 | 240 | 285 | 368 | 366.5 | 74 | |||||||
200 | 527 | 521 | 295 | 342 | 483 | 22 | 143 |
为什么要选择我司阀门?
一、支持7天无理由退换货;
二、支持30天有问题退换货;
三、质保一年;
四、价格合理:高效率的成本控制,减少开支,让利于客户;
五、交货快捷:充足的库存,便捷的物流,严格按照合同期交货。
2、质量体系:
在阀门行业技术含量并不是很高的情况下,选材跟检验是***质量的重中之重,故我司从以下两方面进行把关:
一、我公司在采购物料时,对各供应商对品质严格要求把控,按照国标要求进行检验并记录质检报告,多设采购质检部来***产品质量。
二、按照***的检验理念和检验工艺、经多次检验无问题才准许出厂。
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【隔膜阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
