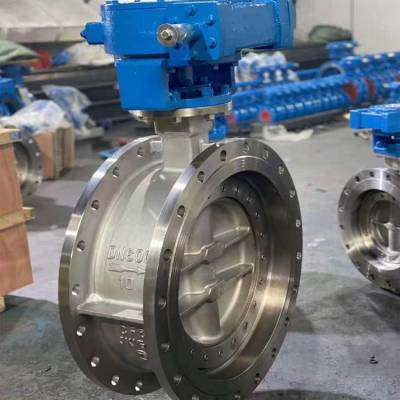

三偏心硬密封蝶阀 D343W-16P 涡轮不锈钢硬密封蝶阀法兰式蝶阀 DN250

产品标签 | D343W-16P 三偏心法兰蝶阀不锈钢法兰硬密封蝶阀法兰式蝶阀硬密封法兰蝶阀

三偏心硬密封蝶阀 D343W-16P 涡轮不锈钢硬密封蝶阀法兰式蝶阀 DN250

D343H、D343Y、D343W法兰式硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。

价格 订货量

￥100.00

1 - 2
￥95.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥3

: 钟先生
邮箱已验证

手机已验证

微信已验证; 𐃤𐃥𐃦 𐃧𐃨𐃨𐃨 𐃦𐃩𐃪𐃫 𐃧𐃦𐃬𐃬𐃭𐃨𐃬𐃤𐃨𐃤𐃨𐃧𐃤

微信在线

发货地：浙江永嘉县
发货期限：3天内发货
供货总量： 500个

在线联系获取最低报价

永嘉老车工阀门厂入驻平台第7年

资质核验已核验企业营业执照
真实性核验企业已实名认证

联系人： 钟先生
邮箱已验证

手机已验证

微信已验证
手机：𐃤𐃥𐃦 𐃧𐃨𐃨𐃨 𐃦𐃩𐃪𐃫
微信： 微信交谈
扫一扫微信联系
所在地区：浙江温州
主营产品：各低中高压阀门,电动气动涡轮阀门,铸钢不锈钢阀门,可定做阀门

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

钟先生
职位：

销售经理
电话：

𐃧𐃦𐃬𐃬𐃭𐃨𐃬𐃤𐃨𐃤𐃨𐃧𐃤
手机：

𐃤𐃥𐃦𐃧𐃨𐃨𐃨𐃦𐃩𐃪𐃫
地址：

浙江温州永嘉县东方村东方工业园

详细信息

获取最低报价微信在线

产品特性：截止	品牌：上海钟山泵阀有限公司	型号：D343W-16P
连接形式：法兰	主体材料：不锈钢	公称通径：DN50～DN2000mm
3C阀门类别：工业	适用介质：蒸汽,空气,其他,	密封形式：硬密封型
标准：国标	外形：中型	流动方向：单向
驱动方式：蜗轮传动	零部件及配件：配件	用途：截止
压力环境：常压	工作温度：常温	类型(通道位置)：直通式
规格：DN50～DN2000mm

产品名称	法兰式硬密封蝶阀
产品型号	D343H、D343Y、D343W
公称通径	DN50～DN2000
压力范围	1.0MPa-4.0MPa
阀体材质	铸钢、不锈钢304/316/316L

产品概述：

D343H、D343Y、D343W法兰式硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

产品特点：
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等。其主要特点如下：

1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能好，达到无泄漏。

制造标准：
设计标准:GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

D43H/D343H/D643H/D943H-(6、10)C、P、R、V系列法兰式多层次金属硬密封蝶阀：

公称通径 DN	外形尺寸	连接尺寸
L	H	D43H/D343H/D643H/D943H	PN0.6MPa	PN1.0MPa
短	长	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1085	3156			1820	1760	40-36	1915	1820	40-48
1800	670	870	1230	3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3685			2265	2180	48-42	2325	2230	48-48

D43H/D343H/D643H/D943H-(16、25)C、P、R、V系列法兰式多层次金属硬密封蝶阀：

公称通径 DN	外形尺寸	连接尺寸
L	H	D43H/D343H/D643H/D943H	PN1.6MPa	PN2.5MPa
短	长	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	165	125	4-18	165	125	4-18
65	112	170	115	550	250	255	185	145	4-18	185	145	8-18
80	114	180	120	565	250	255	200	160	8-18	200	160	8-18
100	127	190	138	600	250	255	220	180	8-18	235	190	8-22
125	140	200	164	640	250	255	250	210	8-18	270	220	8-26
150	140	210	175	705	300	315	285	240	8-22	300	250	8-26
200	152	230	208	775	300	315	340	295	12-22	360	310	12-26
250	165	250	243	945	300	315	405	355	12-26	425	370	12-30
300	178	270	283	1070	300	315	460	410	12-26	485	430	16-30
350	190	290	310	1140	300	315	520	470	16-26	555	490	16-33
400	216	310	340	1210	300	315	580	525	16-30	620	550	16-36
450	222	330	380	1335	575	714	640	585	20-30	670	600	20-36
500	229	350	410	1415	575	714	750	650	20-33	730	660	20-36
600	267	390	470	1605	656	810	840	770	20-36	845	770	20-39
700	292	430	550	1844	656	810	910	840	24-36	960	875	24-42
800	318	470	640	2040	656	810	1025	950	24-39	1085	990	24-48
900	330	510	710	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	470	630	890	2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	530	710	920	2886			1685	1590	36-48	1755	1640	36-62
1600	600	790	1085	3156			1930	1820	40-56	1975	1860	40-62
1800	670	870	1230	3421			2130	2020	44-56	2195	2070	44-70
2000	760	950	1350	3685			3685	2230	48-62	2425	2300	48-70

D43H/D343H/D643H/D943H-(40)C、P、R、V系列法兰式多层次金属硬密封蝶阀：

公称通径 DN	外形尺寸	连接尺寸
L	H	D43H/D343H/D643H/D943H	PN4.OMPa
短	长	H3	A3	B3	D	D1	Z-d
50	108	150	112	530	250	255	165	125	4-18
65	112	170	115	530	250	255	185	145	8-18
80	114	180	120	565	250	255	200	160	8-18
100	127	190	138	600	250	255	235	190	8-22
125	140	200	164	640	250	255	270	220	8-26
150	140	210	175	705	300	315	300	250	8-26
200	152	230	208	775	300	315	375	320	12-30
250	165	250	243	945	300	315	450	385	12-33
300	178	270	283	1070	300	315	515	450	16-33
350	190	290	310	1140	300	315	580	510	16-36
400	216	310	340	1210	300	315	660	585	16-39
450	222	330	380	1335	575	714	685	610	20-39
500	229	350	410	1415	575	714	755	670	20-42

为什么要选择我司阀门?

一、支持7天无理由退换货；
二、支持30天有问题退换货；
三、质保一年；

四、价格合理：高效率的成本控制，减少开支，让利于客户；
五、交货快捷：充足的库存，便捷的物流，严格按照合同期交货。

2、质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是***质量的重中之重，故我司从以下两方面进行把关：

一、我公司在采购物料时，对各供应商对品质严格要求把控，按照国标要求进行检验并记录质检报告，多设采购质检部来***产品质量。
二、按照***的检验理念和检验工艺、经多次检验无问题才准许出厂。

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【法兰式硬密封蝶阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！

永嘉老车工阀门厂（属上海钟山泵阀有限公司）坐落于温州市永嘉县瓯北工业区，是一家专业的阀门生产厂家。公司为了更好的满足、服务于各新老客户，主要专门生产管网阀门系列、水利控制阀系列、污水阀门系列及电磁阀门系列等。公司以“专注阀门，用心服务”为核心价值，一切以用户需求为中心，希望通过专业水平和不懈努力，提供各公司所需求的阀门，专门为各公司解决阀门问题。

多年来，永嘉老车工阀门厂一直秉承以客户需求为核心，在专注阀门市场***的同时，为超过一百家公司提供阀门的服务，优质、用心的服务赢得了众多公司的信赖和好评。公司不仅仅提供专业的阀门优质服务，同时还建立了完善的售后服务体系，为各公司在遇到的阀门问题和困难提供指导帮助。我们相信，通过我们的不断努力和追求，一定能够实现与各公司的互利共赢模式。
