| 产品特性：止回 | 品牌：上海钟山泵阀有限公司 | 型号： H64Y-250C |
| 连接形式：焊接 | 主体材料：铸钢 | 公称通径：DN10-DN300mm |
| 3C阀门类别：工业 | 适用介质： 水、蒸汽、油品等 | 密封形式：硬密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式： 手动 | 零部件及配件：配件 | 用途：止回 |
| 压力环境：高压 | 工作温度：高温 | 类型(通道位置)：二通式 |
| 规格：DN10-DN300mm |

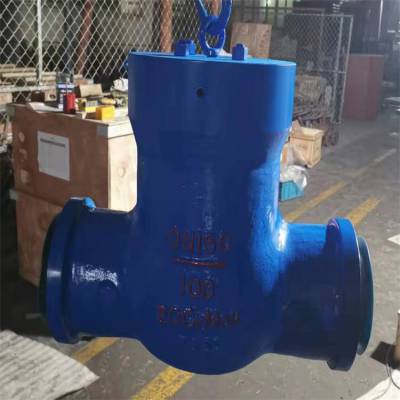

产品名称 | 高温高压焊接止回阀 |
产品型号 | H64Y |
公称通径 | DN10-DN300mm |
压力范围 | 20.0MPa-32.0MPa |
阀体材质 | 铸钢、合金钢 |
产品概述：
H64Y-200、H64Y-250、H64Y-320高压电站止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。
性能规范：
公称压力PN（MPa） | 试验压力Ps（MPa） | 工作压力 | 工作温度（度） | 适用介质 | |||
强度 | 密封（液） | P54 | P55 | P57 | |||
10.0 | 15.0 | 11.0 | ≤425 | 水、蒸气、油品 | |||
16.0 | 24.0 | 17.6 | |||||
20.0 | 30.0 | 22.0 | |||||
25.0 | 37.5 | 27.5 | |||||
32.0 | 48.0 | 36.0 | |||||
P5410 | 30.0 | 22.0 | 10 | ≤540 | 蒸汽 | ||
P5414 | 37.5 | 27.5 | 14 | ||||
P5417 | 48.0 | 36.0 | 17 | ||||
P5510 | 37.5 | 27.5 | 10 | ≤550 | |||
P5514 | 48.0 | 36.0 | 14 | ||||
P5517 | 53.0 | 39.0 | 17 | ||||
P5710 | 48.0 | 36.0 | 10 | ≤570 | |||
P5714 | 55.0 | 40.0 | 14 | ||||
P5717 | 60.0 | 44.0 | 17 |
结构特点：
1、阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。
2、阀体、阀盖均为模锻件。
3、阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。
4、止回阀应安装在水平管道上介质流向从下往上流（正流）。
主要零部件材料：
型号 | 零件名称 | |||||||
阀体 | 阀瓣 | 弹簧 | 阀杆 | 填料 | 压板 | 阀盖 | 锁紧螺母 | |
H61Y-250 H61Y-320 | 碳钢 | 碳钢 | 弹簧钢 | 不锈钢 | 柔性石墨 | 碳钢 | 碳钢 | 碳素钢 |
H61Y-P54100V H61Y-P57170V | 铬钥钒钢 | 铬钥钒钢 | 弹簧钢 | 铬钥钒钢 | 柔性石墨 | 铬钥钒钢 | 铬钥钒钢 | 铬钥钢 |
安装尺寸及重量：
GB 25.0MPa | ||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |
GB 32.0MPa | ||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |
P54140V | ||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |
P54170V | ||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |
P57170V | ||||||||||
DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 120 | 170 | 170 | 170 | 200 | 230 | 350 | 326 | 470 | 560 |
H | 155 | 200 | 210 | 210 | 245 | 270 | 300 | 410 | 370 | 420 |
Wt | 2.5 | 8.5 | 9 | 10 | 14 | 21 | 28 | - | - | - |
为什么要选择我司阀门?
一、支持7天无理由退换货；
二、支持30天有问题退换货；
三、质保一年；
四、价格合理：高效率的成本控制，减少开支，让利于客户；
五、交货快捷：充足的库存，便捷的物流，严格按照合同期交货。
2、质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是***质量的重中之重，故我司从以下两方面进行把关：
一、我公司在采购物料时，对各供应商对品质严格要求把控，按照国标要求进行检验并记录质检报告，多设采购质检部来***产品质量。
二、按照***的检验理念和检验工艺、经多次检验无问题才准许出厂。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【焊接止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
