| 产品特性：止回 | 品牌：上海钟山泵阀有限公司 | 型号： H41F46-16C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：DN40-DN500mm |
| 3C阀门类别：工业 | 适用介质：弱酸碱介质 | 密封形式：软密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式： 手动 | 零部件及配件：配件 | 用途：止回 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：DN40-DN500mm |
产品名称 | 衬氟衬、胶升降式止回阀 |
产品型号 | H41F46、H41F4、H41PO、H41J |
公称通径 | DN25～DN300 |
压力范围 | PN10-PN16 |
阀体材质 | 铸铁、铸钢，不锈钢 |

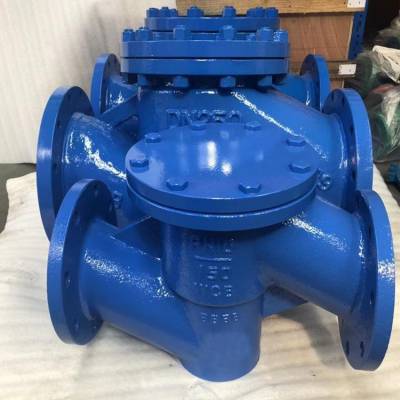

升降式衬氟、衬胶止回阀产品简介：
升降式衬氟、衬胶止回阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点；适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。
升降式衬氟止回阀工作原理：
升降立式止回阀:
主要型号有全衬里H40F46型，H42F46和H72F46升降立式止回阀，其中H40F46是一种结构，阀瓣为半球型，它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。
升降式衬氟、衬胶止回阀
主要型号有：全衬里H41F46直通升降式止回阀，其结构特点是：衬氟阀瓣垂直于阀体进、出口轴线作升降运动。
升降式衬氟止回阀产品特点：
1、产品分升降立式止回阀及升降式直通止回阀，便于多种工况下使用。
2、设计规范：遵循GB 13932/GB122235/GB12236/JB/T8937/APl594标准。
3、适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
升降式衬氟止回阀主要零部件材料表：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | ***碳不锈耐酸铸钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀瓣/阀杆 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里/阀座 | PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO、天然橡胶 | |||||
4 | 紧固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
5 | 螺母 | PTFE（F4） | CF8 | CF8 |
升降式衬氟止回阀主要外形和连接尺寸：
公称通经 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
DN（mm） | NPS（inch） | PN1.0MPa | PN1.6MPa | |||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 130 | 95 | 65 | 2 | 14 | 4-φ14 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 150 | 105 | 75 | 2 | 16 | 4-φ14 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 115 | 85 | 2 | 16 | 4-φ14 |
32 | 5/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 180 | 135 | 100 | 2 | 18 | 4-φ18 |
40 | 3/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 145 | 110 | 3 | 18 | 4-φ18 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 230 | 160 | 125 | 3 | 20 | 4-φ18 |
65 | 5/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 290 | 180 | 145 | 3 | 20 | 4-φ18 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 310 | 195 | 160 | 3 | 22 | 4-φ18 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 350 | 215 | 180 | 3 | 24 | 8-φ18 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 400 | 245 | 210 | 3 | 26 | 8-φ18 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 480 | 280 | 240 | 3 | 28 | 8-φ23 |
200 | 8 | 600 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 495 | 335 | 295 | 3 | 30 | 12-φ23 |
250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 622 | 405 | 355 | 3 | 32 | 12-φ25 |
300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 698 | 460 | 410 | 4 | 34 | 12-φ25 |
350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 787 | 520 | 470 | 4 | 38 | 16-φ25 |
400 | 16 | 914 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 914 | 580 | 525 | 4 | 40 | 16-φ30 |
450 | 18 | 978 | 615 | 565 | 532 | 4 | 32 | 20-φ25 |
为什么要选择我司阀门?
一、支持7天无理由退换货；
二、支持30天有问题退换货；
三、质保一年；
四、价格合理：高效率的成本控制，减少开支，让利于客户；
五、交货快捷：充足的库存，便捷的物流，严格按照合同期交货。
2、质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是***质量的重中之重，故我司从以下两方面进行把关：
一、我公司在采购物料时，对各供应商对品质严格要求把控，按照国标要求进行检验并记录质检报告，多设采购质检部来***产品质量。
二、按照***的检验理念和检验工艺、经多次检验无问题才准许出厂。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【衬氟止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
