| 产品特性：调节 | 品牌：上海钟山泵阀有限公司 | 型号：ZZYP-25C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：DN20-DN400 mm |
| 3C阀门类别：工业 | 适用介质：水、 蒸汽、 氨气、 氮气、 氧气、 氢气、 | 密封形式：硬密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：自力式 | 零部件及配件：配件 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：DN20-DN400mm |
产品说明

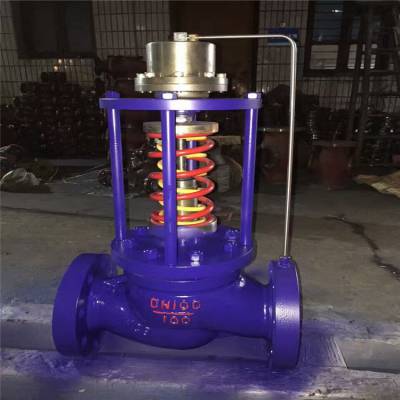

ZZYP自力式减压阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式减压阀具有动作灵敏，密封性好，压力设***波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。
产品结构
ZZYP自力式减压阀系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有I***、IV级和V***三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
产品特点
（1）自力式减压阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节精度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制***。
技术参数
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
| 噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 |
| 允许压差 (Mpa) | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | ||||||||
| PN40 | 2.0 | ||||||||||||
| 阀盖形式 | 标准型-17～+300℃、高温型+300℃～+450℃ | ||||||||||||
| 压盖型式 | 螺栓压紧式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | ||||||||||||
| 阀芯形式 | 单座、套筒型阀芯 | ||||||||||||
| 流量特性 | 线性 |
执行器参数
| 有效面积(cm ) | 32※ | 80 | 250 | 630 |
| 压力设定范围(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| ***压力阀正常工作的 最小压差△Pmin(MPa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允许上下膜室之间压差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
| 控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4" |
注：※该有效面积所对应的压力设定范围不适用于DN150-250。
性能指标
| 设定值偏差 | ±8% | ||
| 允许泄露量 (在规定实验条件下) | 硬密封 | 4×0.01%阀额定容量 | |
| 软密封 | DN15～50 | DN65～125 | DN150～250 |
| 10气泡/min | 20气泡/min | 40气泡/min |
工作温度
| 公称通径 | 15～125mm | 150～250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷却罐≤200℃ | 冷却罐和加长件≤200℃ | ||
| 冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ | ||
| 软密封 | ≤150℃ |
注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。
零件材料
| 材料代号 | C（WCB） | P（304） | R（316） | |
| 主要 零件 | 阀体 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 阀芯、阀座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 | |||
| 膜盖 | A3、A4钢涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 弹簧 | 60Si2Mn | |||
| 导向套 | HPb59-1 |
