价 格
订货量
￥100.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1
| 产品特性：调节 | 品牌：上海钟山泵阀有限公司 | 型号：ZJHN-25C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：DN20-DN500 mm |
| 3C阀门类别：工业 | 适用介质：水、蒸汽、油品、空气 | 密封形式：硬密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：气动 | 零部件及配件：配件 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：DN20-DN500 |

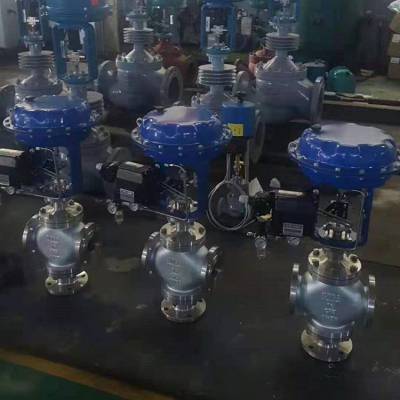

ZJHN气动薄膜双座调节阀采用双号导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性***、拆装方便等优点。广泛应用于***控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;阀体口径范围DN25~400。适用流体温度有-250℃~+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或***比。多种多样的品种规格可供选择。
气动薄膜双座调节阀 主要零件材料
零件名称 | 材料 | 温度范围 |
阀体上阀盖 | HT200 | -20~200℃ |
ZG230-450 | -40~450℃ | |
ZG1Cr18Ni9Ti | -250~550℃ | |
ZG0Cr18Ni12Mo2Ti | -250~550℃ | |
阀芯、阀座 | 1Cr18Ni9 | -250~550℃ |
0Cr18Ni12Mo2Ti | -250~550℃ | |
填 料 | 聚四氟乙烯 | -40~200℃ |
膜 片 | 丁晴橡胶夹增强涤沦织物 | |
压缩弹簧 | 60Si2Mn | |
膜 盖 | A3 |
气动薄膜双座调节阀 主要技术参数
公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 |
额定流量系数kv | 10 | 16 | 25 | 40 | 63 | 100 | 250 | 250 | 400 | 630 | 100 | 1600 | 2700 |
公称压力MPa | 1.6 4.0 6.4 | ||||||||||||
行 程mm | 16 | 25 | 40 | 63 | 100 | ||||||||
介质温度℃ | -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃ | ||||||||||||
流量特性 | 直线、等***比 | ||||||||||||
法兰标准 | 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | ||||||||||||
阀体 | PN | 1.6 | WCB(ZG230-450) CF3CF8 CF8M | ||||||||||
4.0,6.0 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||
阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||
上阀盖型式 | 普通式(常温型),热片式(中温型) | ||||||||||||
可调比 | 30:1 | ||||||||||||
气源接头 | M16×1.5 |
注:可为用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。
气动薄膜双座调节阀 执行机构
型 号 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
有效面积cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 |
行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 |
弹簧范围KPa | 20~100(标准);20~100、40~200、20~60、60~100、80~240 |
气动薄膜双座调节阀 性能指标
项目 | 指标值 | |
基本误差% | 不带定位器 | ±5.0 |
带定位器 | ±1.0 | |
回差% | 不带定位器 | 3.0 |
带定位器 | 1.0 | |
死区% | 不带定位器 | 3.0 |
带定位器 | 0.4 | |
允许泄漏量L/h | 1×10-3×阀额定容量 |
可配附件定位器:电气阀门定位器手轮 电磁阀限位开关电/气转换器 空气过滤减压器
气动薄膜双座调节阀 允许压差
供气压力 | 弹簧压力 | 公称通径 | |||||||||||
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
0.14 | 20-100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2.0 | 1.7 |
0.24 | 40-200 | 10.8 | 8.8 | 9.8 | 7.6 | 9.4 | 7.2 | 5.6 | 7.5 | 5.4 | 4.3 | 4.0 | 3.4 |
注:使用条件为阀杆在介质流出端关闭时P2=0状态下。
气动薄膜双座调节阀 主要外形尺寸
公通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 335 | 425 | 460 | 560 | 740 | 805 | |
PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
H | 普通型 | 567 | 570 | 645 | 650 | 877 | 887 | 899 | 1058 | 1068 | 1110 | 1498 | 1574 |
散热片型 | 697 | 700 | 775 | 780 | 1040 | 1050 | 1062 | 1257 | 1267 | 1309 | 1743 | 1819 | |
H1(mm) | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 | |
D(mm) | 225 | 360 | 470 | 620 | |||||||||
重量(KG) | 33 | 35 | 47 | 51 | 98 | 111 | 148 | 236 | 292 | 433 | 760 | 920 |
为什么要选择我司阀门?
1、服务体系：
一、支持7天无理由退换货；
二、支持30天有问题退换货；
三、质保一年；
四、价格合理：高效率的成本控制，减少开支，让利于客户；
五、交货快捷：充足的库存，便捷的物流，严格按照合同期交货。
2、质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是***质量的重中之重，故我司从以下两方面进行把关：
一、我公司在采购物料时，对各供应商对品质严格要求把控，按照国标要求进行检验并记录质检报告，多设采购质检部来***产品质量。
二、按照***的检验理念和检验工艺、经多次检验无问题才准许出厂。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动薄膜双座调节阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
