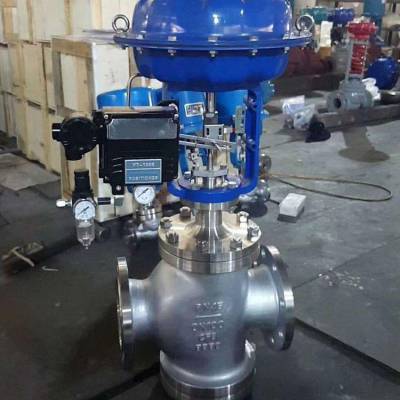

ZMAN-16C ZMAP/ZMAN气动薄膜双座调节阀碳钢直通法兰调节阀门大流量调节阀

产品标签 | ZMAN-16C 气动薄膜双座调节阀调节阀流量控制阀气动双座调节阀

ZMAN-16C ZMAP/ZMAN气动薄膜双座调节阀碳钢直通法兰调节阀门大流量调节阀

ZMAN气动低温双座调节阀，是单座、双座的变形产品。它与常温不同之处在于采用长颈型上阀盖，使填料处于常温下工作。适用于-60～-250℃低温壮态下的介质（如液氧、液氮等）的调节。为确保调节精度，必须配用ding位器。

价格 订货量

￥100.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥1

: 钟先生
邮箱已验证

手机已验证

微信已验证; 𐁰𐁱𐁲****𐁲𐁵𐁶𐁷

微信在线

发货地：浙江永嘉县
发货期限：3天内发货
供货总量： 500个

在线联系获取最低报价

永嘉老车工阀门厂入驻平台第7年

资质核验已核验企业营业执照
真实性核验企业已实名认证

联系人： 钟先生
邮箱已验证

手机已验证

微信已验证
所在地区：浙江温州
主营产品：各低中高压阀门,电动气动涡轮阀门,铸钢不锈钢阀门,可定做阀门

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

钟先生
职位：

销售经理
地址：

浙江温州永嘉县东方村东方工业园

详细信息

获取最低报价微信在线

产品特性：调节	品牌：上海钟山泵阀有限公司	型号：ZMAN-16C
连接形式：法兰	主体材料：铸钢	公称通径： DN20-DN500mm
3C阀门类别：工业	适用介质：水、蒸汽、油品等	密封形式：硬密封型
标准：国标	外形：中型	流动方向：单向
驱动方式：气动	零部件及配件：配件	用途：调节
压力环境：常压	工作温度：常温	类型(通道位置)：二通式
规格： DN20-DN500mm

中文名

ZMAN型气动薄膜双座调节阀
流量特性
直线、等***比

介质温度
-20~200； -40~450；-250~-60
阀芯材质
1Cr18Ni9

型号规格

类别	常温型	中温型	低温型
型号 [1]	ZMAN-16B,ZMAN-64K	ZMAN-40BG,ZMAN-64KG	ZMAN-6BD,ZMAN-64KD
规格	DN25~300	DN25~300	DN25~200

技术参数

●调节机构主要技术参数

公称通径mm	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	10	16	25	40	63	100	160	250	400	630	1000	1600
公称压力MPa	1.6、4.0、6.4（常温型）；4.0、6.4（中温型）；0.6、4.0、6.4（低温型）
行程 mm	16	25	40	60	100
法兰尺寸、型式	铸铁法兰按GB/T17241.6—1998，铸刚法兰按JB/T79.2—94和JB/T79.2—94（低温型）
阀体材质	常中温	HT200；ZG230—450；ZG1Gr18Ni9Ti
低温	ZG1Gr18Ni9Ti
上阀盖型式	普通式（常温型）；热片式（中温型）；长颈式（低温型）
可调比	30：1

注：可为用户提供GB、ANSI、JIS、DIN等法兰结构式，其法兰距按用户需要确定。

●执行机构主要技术参数

型号	ZMA—1	ZMA—2	ZMA—3	ZMA—4	ZMA—5
薄膜有效面积㎝²	280	400	630	1000	1600
行程 mm	16	25	40	60	100
弹簧范围 KPa	20~100； 40~200；20~60； 60~100；80~240

性能指标

项目	ZMAN	ZMAN-D	项目	ZMAN	ZMAN-D
基本误差%	不带定位器	±5.0	±6.0	始终点偏差%	气关	不带定位器	始点	±5.0	±6.0
终点	±2.5	±2.5
带定位器	±1.0	±1.5	带定位器	始点	±1.0	±1.5
终点	±1.0	±1.5
回差%	不带定位器	3.0	5.0	气开	不带定位器	始点	±2.5	±2.5
终点	±5.0	±6.0
带定位器	1.0	1.5	带定位器	始点	±1.0	±1.5
终点	±1.0	±1.5
死区%	不带定位器	3.0	4.0	允许泄漏量1/h	1×10ˉ³×阀额定容量
带定位器	0.4	0.6
额定行程偏差%	±2.5	±2.5

允许压差

公称通径 mm	25	32	40	50	65	80	100	125	150	200	250	300
薄膜有效面积㎝²	280	400	630	1000	1600
允许压差	气源KPa	弹簧范围KPa	允许压差在P2=0 ，阀杆在介质流出端状态下
气关阀	120	20~100	5.3	4.3	4.9	3.8	4.7	3.6	2.8	3.7	2.7	2.1	2.0	1.7
140	6.4	5.3	4.8	4.6	3.9
180	6.4
气开阀	0	20~100	5.3	4.3	4.9	3.8	4.7	3.6	2.8	3.7	2.7	2.1	2.0	1.7
40~200	6.4	5.3	4.8	4.6	3.9
80~240	6.4

可配附件

定位器、手轮机构、空气过滤减压器等。

外形尺寸

公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300
D	280	325	410	495	600
L	PN MPa	0.6	190	205	225	245	275	300	350	410	440	530
1.6	185	200	220	250	275	300	350	410	450	550	640	720
4.0	190	210	230	255	285	310	355	425	460	560	660	735
6.4	200	210	235	265	295	320	370	440	475	570	670	750
H	常温型	685	690	785	795	1165	1095	1120	1320	1340	1425	1956	2016
中温型	835	840	925	935	1220	1260	1280	1535	1555	1640	2196	2257
-100~-60℃	1126	1132	1205	1215	1548	1574	1590	1841	1851	1891
-200~-100℃	1326	1332	1405	1415	1748	1774	1790	2041	2051	2091
-250~-200℃	1526	1532	1605	1615	1948	1974	1990	2241	2251	2291
H1	常中温型	120	120	140	145	190	210	220	270	280	320	440	475
低温型	102	105	127	132	171	188	200	250	260	300
Dn	290	310	340	370	410	440	500	590	640	760
H2	-100~-60℃	500	600	700
-200~-100℃	700	800	900
-250~-200℃	900	1000	1100
