价 格
订货量
￥100.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1
| 产品特性：减压 | 品牌：上海钟山泵阀有限公司 | 型号：Y45H-16C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：DN50~DN500mm |
| 3C阀门类别：工业 | 适用介质：蒸汽 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：配件 | 用途：减压阀 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格： DN50~DN500mm |
产品概述

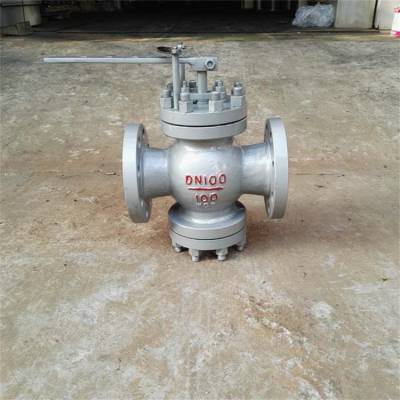

产品名称：杠杆式蒸汽减压阀
产品型号：Y45H Y45Y
常用材质：碳钢、不锈钢等
产品规格：DN50~DN500
公称压力：1.6MPa~16Mpa
适用介质：蒸汽
工作温度：≤200℃
详细内容：Y45H/Y杠杆式减压阀的详细资料：
产品型号：Y45H/Y型
产品名称：杠杆式减压阀
产品特点：本系列减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式，可配用DKJ型或其它型角行程电动执行器，实现遥控和自动控制。本系列产品的减压比用到0.6较为合适。本产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
Y45H/Y杠杆式减压阀主要技术参数和性能指标：
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(Mpa) | 减压比0.6 | |||||
渗漏量 | 0.5%QMax | |||||
温量-压力等级 | ANSI B16.34 |
Y45H/Y杠杆式减压阀主要零件材料：
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB |
阀座 | 304 |
阀瓣 | 2Cr13 |
阀杆 | 2Cr13 |
垫片 | 柔性石墨/1Cr18Ni9 |
导向套 | 2Cr13 |
填料 | 柔性石墨 |
螺栓 | 35CrMoA |
螺母 | 45 |
Y45H/Y杠杆式减压阀流量系数(Cv)：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 20 | 25 | 50 | 60 | 70 | 110 | 150 | 230 | 420 | 540 | 710 | 1020 |
Y45H/Y杠杆式减压阀连接尺寸：
公称通径DN | 外 形 尺 寸 | ||||
L | L1 | H | Hl | l | |
50 | 300 | 150 | 520 | 190 | 565 |
65 | 340 | 170 | 540 | 205 | 650 |
80 | 380 | 190 | 550 | 215 | 650 |
100 | 400 | 215 | 580 | 240 | 800 |
125 | 430 | 225 | 620 | 275 | 800 |
150 | 450 | 230 | 650 | 320 | 800 |
200 | 500 | 260 | 790 | 340 | 800 |
250 | 550 | 285 | 850 | 370 | 800 |
300 | 750 | 395 | 940 | 460 | 900 |
350 | 850 | 445 | 990 | 530 | 900 |
400 | 950 | 550 | 1120 | 660 | 1000 |
500 | 1130 | 680 | 1660 | 800 | 1000 |
为什么要选择我司阀门?
1、服务体系：
一、支持7天无理由退换货；
二、支持30天有问题退换货；
三、质保一年；
四、价格合理：高效率的成本控制，减少开支，让利于客户；
五、交货快捷：充足的库存，便捷的物流，严格按照合同期交货。
2、质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是***质量的重中之重，故我司从以下两方面进行把关：
一、我公司在采购物料时，对各供应商对品质严格要求把控，按照国标要求进行检验并记录质检报告，多设采购质检部来***产品质量。
二、按照***的检验理念和检验工艺、经多次检验无问题才准许出厂。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【杠杆式蒸汽减压阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！更详细的【先导活塞式蒸汽减压阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
