价 格
订货量
￥91.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1
| 品牌：永嘉老车工阀门 | 型号：Z45W-10 | 连接形式：法兰 |
| 主体材料：铸铁 | 公称通径：400mm | 3C阀门类别：工业 |
| 订货号：Z45W | 货号：002 | 适用介质：水 |
| 密封形式：硬密封型 | 标准：国标 | 外形：中型 |
| 流动方向：双向 | 驱动方式：手动 | 零部件及配件：配件 |
| 用途：截止 | 压力环境：常压 | 工作温度：常温 |
| 类型(通道位置)：二通式 | 规格：DN400 | 是否跨境货源：否 |
| 备注：1200以上口径电询 |
产品类别：Z45W-10/16
品牌：永嘉老车工阀门
开关类型：手动
材质：铸铁
特殊用途：截止
加工定制：否
产地/厂家：浙江温州

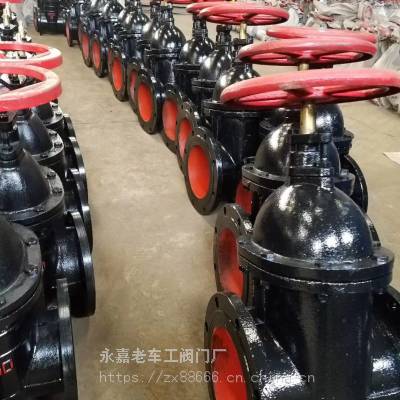

暗杆闸阀(Z45T-10)
Z45T-10型暗杆楔式单闸板闸阀：手动、法兰连接、暗杆楔式刚性单闸板，阀座密封面材料为青铜，公称压力PN10，阀体材料为灰铸铁的闸阀。暗杆闸阀又叫旋转杆闸阀(亦叫暗杆楔式闸阀)。阀杆螺母在阀体内，与介质直接接触。开闭闸板时，用旋转阀杆来实现。暗杆闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流。阀杆螺母设在闸板上，手轮转动带动阀杆转动,而使闸板提升，通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。
一、暗杆闸阀的操作机构：
1、Z45T-10闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很
大，尤其适用于中、大口径的管道。
2、Z45T-10闸阀楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。
广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作
启闭用。
3、Z45T-10闸阀流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较
小。
4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
5、Z45T-10闸阀介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
二、主要零件材料：
零件名称 | 材料 |
阀体、阀盖、手轮 | 灰铸铁 |
阀板 | 灰铸铁＋铜 |
阀杆 | 铜 |
阀杆螺母 | 铜（铁） |
三、性能规范：
型号 | 公称压力 (MPa) | 试验压力 | 工作温度 (℃) | 适用介质 | |
强度(水) | 密封(水) | ||||
Z45T-10 | 1.0 | 1.5 | 1.1 | ≤100 | 水、蒸气 |
四、外型尺寸和连接尺寸：
型号 | 公称通径 | 尺寸 | 重量 | |||||
L | D | D1 | D2 | b-f | Z-φd | |||
Z45T-10
| 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 11 |
50 | 180 | 160 | 125 | 100 | 20-3 | 4-18 | 12 | |
65 | 195 | 180 | 145 | 120 | 20-3 | 4-18 | 13 | |
80 | 210 | 195 | 160 | 135 | 22-3 | 4-18 | 15 | |
100 | 230 | 215 | 180 | 155 | 22-3 | 8-18 | 18 | |
125 | 255 | 245 | 210 | 185 | 24-3 | 8-18 | 28 | |
150 | 280 | 280 | 240 | 210 | 24-3 | 8-23 | 37 | |
200 | 330 | 335 | 295 | 265 | 26-3 | 8-23 | 61 | |
250 | 390 | 390 | 350 | 320 | 28-3 | 12-23 | 100 | |
300 | 420 | 440 | 400 | 368 | 28-4 | 12-23 | 130 | |
五、明杆和暗杆的区别：
1、暗杆闸阀的提升螺杆是只旋转而无上和下移动，外露的只是一根杆，其螺母是固定在闸板上，通过螺杆的旋转来提升闸板，没有可见的门架;明杆闸阀的提升螺杆是外露的，螺母紧贴手轮且是固定的（不旋转也不轴向移动），通过旋转螺杆来提升闸板，螺杆与闸板只有相对的旋转运动而无相对的轴向位移，外观为有门形支架。
2、暗杆阀门看不见丝杠，而明杆的能看见丝杆。
3、暗杆阀门在开关时方向盘与阀杆是连接在一起相对不动的，它是通过阀杆在固***转动来带动阀瓣向上提升和下闸来完成启闭的。明杆阀门则是通过阀杆与方向盘的螺纹传动来提升或者降下阀瓣。说简单点就是明杆阀门是阀瓣连着阀杆一起做上下运动，方向盘始终在固***。
